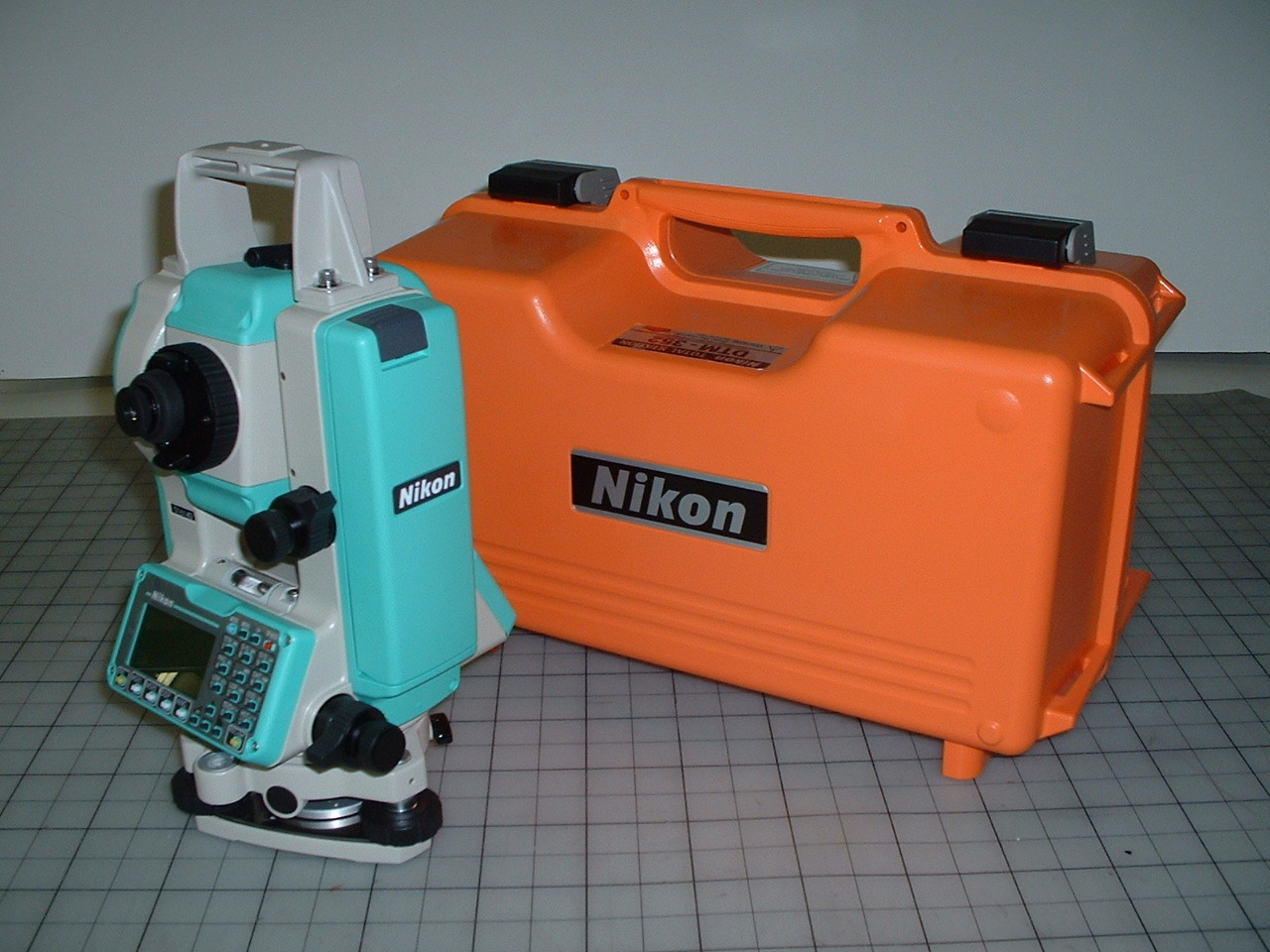

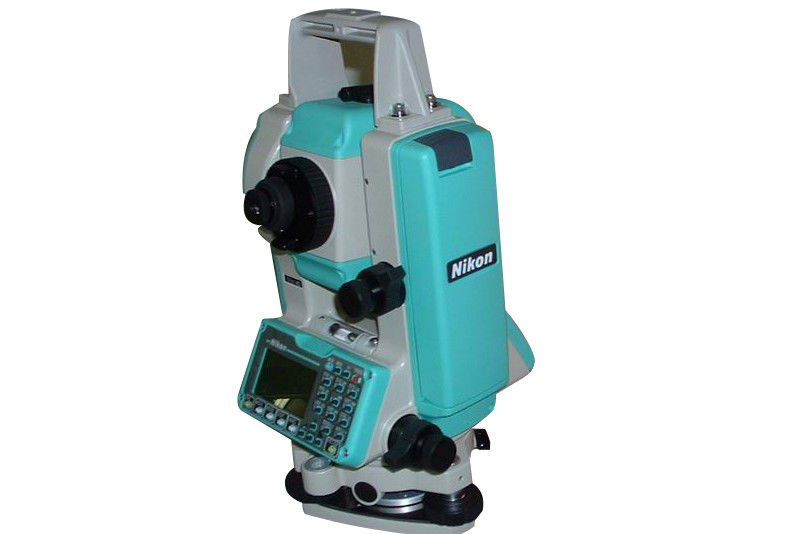

Total de estaciones de la serie Nikon DTM 352 332

Modelo

DTM-362, DTM-352, DTM-332

Longitud del tubo

158mm/6.22 pulg.

Aumento

33x (21x/41x con oculares opcionales)

Diámetro efectivo del objetivo

45mm/1.77 pulg. (EDM: 50mm/1.97 pulg.)

Campo de visión

1°20’

Poder resolutivo

2.5”

Distancia mínima de enfoque

1.3m/4.26 pies.

Rango con prismas especificados por Nikon

Condiciones normales

(Neblina ordinaria, visibilidad aprox. 20km/12.5 millas)

Con lámina reflectante
(5 x 5cm)

5 a 100m (16.4 a 328 pies.)

Con mini prisma

1.000m/3.280 pies.

Con prisma simple

2.000m/6.560 pies

Con prisma triple

2.600m/8.530 pies.

Buenas condiciones

(Sin neblina, visibilidad de más de 40km/25 millas)

Con mini prisma

1.200m/3.930 pies.

Con prisma simple

2.300m/7.540 pies.

Con prisma triple

3.000m/9.840 pies.

Precisión (Prisma/modo preciso)

±(3+2ppm x D)mm
±(3+3ppm x D)mm

 (–20°C a –10°C, +40°C a +50°C

Intervalo de medición*1

Modo preciso

1.6 seg. (inicial 1.6 seg.)

Modo normal

1.0 seg. (inicial 1.4 seg.)

Conteo mínimo

Modo preciso

1mm/0.002 pies.

Modo normal

10mm/0.02 pies.

Temperatura ambiente
rango*2

–20°C a 50°C/–4°F a +122°F

Corrección atmosférica

Rango de temperatura

–40°C a 60°C/–40°F a +140°F

Presión barométrica

400 a 999mmHg/533 a

1.332hPa/15.8 a 39.3 in.Hg

Compensación de prisma

–999 a 999

Medición de ángulo

Sistema de lectura

Detección fotoeléctrica por encoder incremental

Ángulo horizontal

Diametral(DTM-362/352),

Simple(DTM-332)

Ángulo vertical

Simple

Incremento mínimo
(Grados, Gon, MIL6400)

Grados: 1/5/10”, Gon: 0.2/1/2mgon,

MIL6400: 0.005/0.02/0,05mil

Precisión DIN 18723
(horizontal y vertical)

5”/1.5mgon (3”/1.0mgon:DTM-362)

Sensor de inclinación

Tipo

Eje dual(DTM-362/352),

Eje simple(DTM-332)

Método

Detección electrolíquida

Rango de compensación

±3'

Precisión de configuración

1"

Nivel de burbuja

Nivel de burbuja de plato

30"/2mm

Nivel de burbuja circular

10'/2mm

Plomada óptica

Aumento

3x

Rango de enfoque

0.5m/1.6 pies. a ∞

Pantalla

LCD gráfico (128 x 64 puntos)
Ambos lados(DTM-362/352),

Un lado(DTM-332)

Memoria de puntos

10.000 registros

Dimensiones (An x Pr x Al)

168 x 173 x 335mm/6.6 x 6.8 x 13.2 pulg.

Peso (aprox.)

Unidad principal (con batería)

5.3kg/11.7 lbs.(DTM-362/352),
5.2kg/11.5 lbs.(DTM-332)

Batería

0.4kg/0.9 lbs

Maletín

2.4kg/5.3 lbs

Batería Ni-MH integrada
BC-65

Tiempo de operación

Distancia/ángulo continuo
medición

Aprox. 16 horas*3

Medición de distancia/ángulo
cada 30 segundos

Aprox. 27 horas

Medición de ángulo

Aprox. 30 horas

Cargador de batería para BC-80/65

Aprox. 2.0 horas para recarga completa

Cargador rápido Q-70C (cargador de encendedor de cigarrillos de 12V CC)

Aprox. 2.0 horas (una BC-65 completamente descargada requiere más de una carga)
